Пластикалық жылу таратумен әлі де күресесіз бе? Міне, термиялық өткізгіш пластмассадан кешенді сатып алу бойынша нұсқаулық!

I. Термиялық өткізгіш пластмассаның негізгі сипаттамалары

1. Өнімділік артықшылықтары

Салмақ артықшылығы: тығыздығы бар алюминий қорытпаларынан тек үштен екісі, олар өнімді жеңілдетеді.

Қалыптастыру тиімділігі: инъекциялық қалыптау процестерін қолданыңыз, дәстүрлі металл өңдеу және өндірістік циклдерді қысқартудан кейінгі қадамдарды жою.

Шығындар тиімділігі: тиімділігі, материалдық салмақты азайту және эко-достыққа байланысты бағалардың қымбаттау коэффициенті.

Қоршаған ортаға тигізетін пайдасы: металдар мен керамикамен салыстырғанда өндірістік процестер, қайта өңдеу және төменгі көміртегі қабаты.

Дизайн икемділігі: әр түрлі қосымшалар үшін күрделі геометриялар мен жұқа қабырғалы құрылымдарды қосыңыз.

Электр қауіпсіздігі: жылу өткізгіштікті оқшау етіп ұстамамен үйлестіру, оқшауланбаған қуат көзі үшін өте ыңғайлы.

Химиялық тұрақтылық: қатал ортада ұзақ мерзімді пайдалануға арналған ерекше коррозияға төзімділік.

2. Өнімділік салыстыру

Ii. Термиялық теория және жылуды тарату дизайны

1. Жылу беру механизмдері

1. Конвекция:

- Ньютонның салқындату заңын ұстанады, сұйықтыққа (мысалы,, әуе) қозғалысына сүйенеді. Мәжбүрлі конвекция (мысалы,, жанкүйерлер) жылу алмасуды жақсартады.

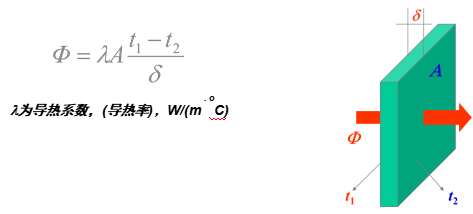

2. Өткізу:

- Тиімділік мыналарға байланысты:

- тиімді байланыс аймағы

- материалдық қалыңдығы

- жылу өткізгіштік (λ)

(Мұнда әдетте металдар басым)

3. Сәулелік:

- Инфрақызыл сәуле (8-14 мкм толқын ұзындығы) Энергия, әсер етті:

- жылу раковинасы геометриясы

- тиімді радиациялық бетінің ауданы

- материалдық эмиссия

2. Жылуларға қарсы модель

Жалпы жүйелік жылу кедергісі (RJ1-RJ5) - бұл бірқатар сома. Жүргізуші пластмассасы екі критикалық қарсылықты оңтайландырады:

RJ3 (субстраттың материалдық кедергісі)

RJ5 (жылу раковинасы-ауа интерфейсі қарсылық)

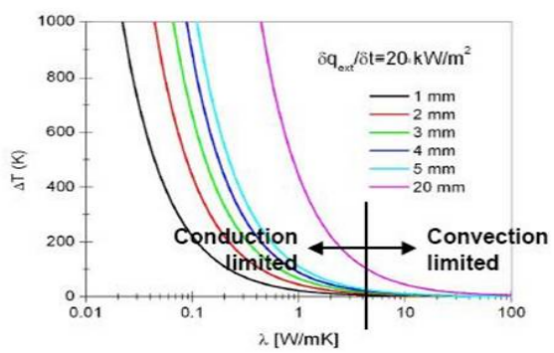

3. Маңызды жылу өткізгіштік шегі

Λ> 5 Вт / м / м / м / м / м / қабаты <5 мм, конвекция басым, пластмассадан металл қойылымына сәйкес келеді.

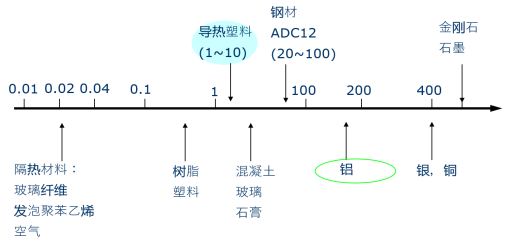

4. Пластикалық және металл жылу өткізгіштік

Дәстүрлі көрініс: металдар (мысалы, алюминий, λ≈200 Вт / м / м / м) жарық диоды раковиналар, ал пластмассалар (λ <1 / mun) сәтсіз.

Негізгі нәтижелер:

1. Төмен λ (<5 Вт / м.): Кәдімгі пластмассалар (λ <1 w / m· m)

2

3

Инновациялар: термиялық өткізгіш пластмассалар (λ≥5 W / M· Mul + жұқа қабырға дизайны) металлға тәуелді парадигмаларды бұзады.

Iii. Материалдық құрам және таңдау

1. Жылу толтырғыштары

Металл: электронды басқаратын (мысалы,, КО / AL ұнтағы) - тиімді, бірақ өткізгіш.

Металл емес: Фононға негізделген (мысалы, и.г., al₂o₃, bn) - электр оқшаулағыш.

2. Толтырғыштың өнімділігін салыстыру

3. Матрицалық және тұжырымдау

Полимерлер: PPS, PA6 / 66, LCP, PC - температураның тұрақтылығы, өңделуі және құны.

Өнімділік түрлері:

Оқшаулағыш: оксид / Нитридті толтырғыштар (мысалы, eg., al₂o₃ + pa6).

Өткізгіш: металл / графитті толтырғыштар (мысалы, көміртегі + PA).

Iv. Нарықтағы шолу және өнімдер

1. Ғаламдық брендтер

SABIC: DTK22, OX1315, OX1324, PX11311, PX11313, PX13313, PX13322, PX13012, PX13012, PX13012, PX13012, PX13012, PX13012

TERNATIOR: D5506, D3612, D3612, Stanyl-TC154 / 155, TKx1010D, D8102, D8102, Stanyl-TC153

Целон: D5120

2. Материалды таңдау критерийлері

Жылу өнімділігі: толтырғыштар (BN / SIC талап етілетін қосымшалар үшін).

Электр қауіпсіздігі: оқшаулағыш толтырғыштар (Al₂o₃ / BN).

Қару-жарақ: күрделі бөлшектерге арналған жоғары ағынды полимерлер (мысалы, нейлон).

Құны: Al₂o₃ үнемді; Bn - бұл премиум.

3. Салалық инновациялар

R & D материалдары: жоғары толтырғыш, аз тұтқырлық композиттері (нанофиллер технологиясы).

Өнімділік серпілістері: оқшаулағыш пластмассалар λ> 5 w / muc.

4. нарыққа деген болжам

5G, EVS, EVS және MINI-ге кіріп, қабылданған, жеңілдік, жеңіл жылу шешімдері үшін сұраныс өсуде (мысалы, автомобиль электроникасы, киімдер).
